Hướng Dẫn Thay Cụm Bo Mạch USB/Jack Tai Nghe Dell Latitude 9510
Phần 1: Tháo Rời Vỏ Máy
1
Tháo Nắp Đáy
- CẢNH BÁO: Tắt hoàn toàn laptop và rút sạc trước khi bắt đầu.
- Lật úp laptop, sử dụng tua vít Phillips #0 để tháo 9 ốc vít 5.5mm ở mặt đáy.
- Dùng dụng cụ nạy nhựa để cẩn thận tách nắp đáy ra khỏi thân máy.
2
Ngắt Kết Nối Pin
- QUAN TRỌNG: Xác định vị trí đầu nối của pin và dùng nạy nhựa để cẩn thận ngắt kết nối cáp pin khỏi bo mạch chủ.
Phần 2: Thay Thế Bo Mạch I/O
3
Tháo Các Linh Kiện Che Chắn

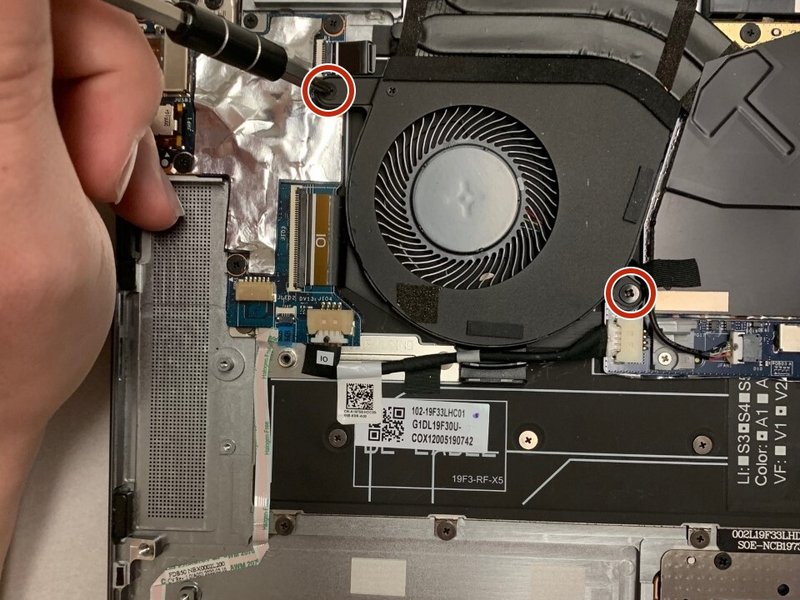

- Tháo 2 ốc vít Phillips #0 3mm giữ quạt tản nhiệt, sau đó ngắt kết nối cáp và nhấc quạt ra.
- Tháo 4 ốc vít Phillips #0 2mm giữ cụm loa, ngắt kết nối cáp và nhấc cụm loa ra.
4
Tháo Bo Mạch I/O Cũ
- Tháo 4 ốc vít Phillips #0 3.5mm giữ bo mạch I/O.
- Lật các lẫy giữ (ZIF connector) của hai cáp dẹt và nhẹ nhàng rút chúng ra.
- Nhấc bo mạch I/O cũ ra khỏi máy.
5
Lắp Bo Mạch Mới và Hoàn Tất
- Đặt bo mạch I/O mới vào vị trí, vặn lại ốc vít và kết nối lại các cáp dẹt.
- Lắp lại cụm loa và quạt tản nhiệt.
- Kết nối lại pin, lắp lại nắp đáy và vặn ốc vít.
- Quan trọng: Bật máy và kiểm tra chức năng của cổng USB và jack tai nghe.
