Hướng Dẫn Thay Bo Mạch Chủ Dell Latitude 9510
Phần 1: Tháo Rời Vỏ Máy và Pin
1
Tháo Nắp Đáy
- CẢNH BÁO: Tắt hoàn toàn laptop và rút sạc.
- Lật úp laptop, sử dụng tua vít Phillips #0 để tháo 9 ốc vít 5.5mm ở mặt đáy.
- Dùng dụng cụ nạy nhựa để cẩn thận tách nắp đáy ra khỏi thân máy.
2
Ngắt Kết Nối và Tháo Pin
- QUAN TRỌNG: Ngắt kết nối cáp pin khỏi bo mạch chủ trước tiên.
- Tháo 8 ốc vít đang giữ viên pin.
- Nhấc viên pin ra khỏi máy.
Phần 2: Thay Thế Bo Mạch Chủ
3
Ngắt Kết Nối Các Linh Kiện
- Lần lượt ngắt kết nối tất cả các cáp và mô-đun khỏi bo mạch chủ:
- Ổ cứng SSD, card WWAN/WLAN, loa, quạt.
- Cáp màn hình, cáp touchpad, và các cáp dẹt khác.
4
Tháo Bo Mạch Chủ Cũ

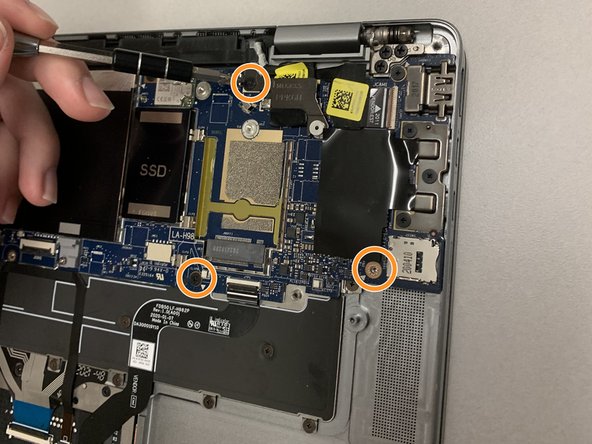

- Tháo tất cả các ốc vít đang giữ bo mạch chủ vào khung máy (khoảng 7-9 ốc tùy phiên bản).
- Cẩn thận nhấc bo mạch chủ cũ ra khỏi khung máy.
5
Lắp Bo Mạch Mới và Hoàn Tất
- Đặt bo mạch mới vào vị trí và vặn lại toàn bộ ốc vít.
- Kết nối lại tất cả các linh kiện và cáp kết nối.
- Lắp lại pin và kết nối cáp pin.
- Quan trọng: Trước khi lắp nắp đáy, hãy bật máy để kiểm tra tất cả chức năng.
- Lắp lại nắp đáy và vặn ốc vít để hoàn tất.
